Aplikace a doplněk Archicadu pro stažení mapových podkladů

Pro práci na každé mé architektonické studii stahuji vždy sadu stejných podkladů z ČÚZK: katastrální mapu, ortofotomapu a dva modely terénu. Proto jsem si vytvořil aplikaci a doplněk Archicadu, díky kterým mohu získání a načtení podkladů automatizovat.

Webová aplikace:

Aplikace je dostupná na https://ardit-map-downloader.vercel.app

Video o aplikaci:

Gist s idea file pro váš AI nástroj

Doplňek Archicadu:

Doplněk poskytuji pouze pro Archicad 27, 28 a 29. Dávám jej k dispozici ve stavu "jak je", bez záruky. Funguje tak, jak to vyhovuje pro mé konkrétní workflow. Doporučuji ho vyzkoušet nejprve na testovacím projektu. 😉

Video o doplňku:

Aktualizace a doplňující informace:

• Nové funkce se projevují jak ve webové aplikaci, tak i v Archciadovém doplňku (po každé aktualizaci nahrazuji verze doplňku ke stažení výše na této stránce).
• Zobrazování mapy limitů a kontextových informací o limitech území je závislé na větším množství zdrojů, které neoplývají stabilitou. Proto je jejich načítání někdy pomalé, případně se některé zdroje nenačtou (aplikace na to upozorní). Na macOS mám lepší zkušenost s rychlostí načítání v prohlížeči Chrome než v Safari.

Aktualizace 1.9 (14. 7. 2026)

• V doplňku pro Archicad lze vybrat novou metodu zobrazení tvaru střech pro okolní zástavbu "Vygenerované střechy". Při této metodě se doplněk pokusí vyčistit zjednodušit tvary střech u objektů, které mají evidentně jeden ze základních tvarů (plochá, pultová, sedlová, valbová, polovalbová a jejich průniky). Sítě těchto střech mají v Archicadu nastaveny ostré hřebeny. Ostatní střechy, u kterých nelze z bodové sítě tvar jasně odhadnout, zůstávají v podobě sítě DMP OK.
• Jsou-li v archicadovém projektu nastaveny souřadnice gedetického bodu v nastavení umístění, projektový počátek se v náhledové mapě zobrazí automaticky.
• Vyřešeny problémy, kvůli kterým v Archicadu někdy nedocházelo ke stažení terénu DMP OK nebo byly 2D podklady při opakovaném vkládání posunuty do nesprávných souřadnic.
• Pro některé výše zmíněné změny je nutné nainstalovat aktuální doplněk Archicadu verze 1.9.

Aktualizace 1.8 (7. 7. 2026)

• V nastavení doplňku Archicadu je nově možno nastavit velikosti textů vkládaných spolu s katastrální mapou.
• Ve Windows verzi doplňku již není u textů aktivovaná volba "zalomit text", kvůli které se např. čísla parcel vypisovaly s číslicemi pod sebou.
• Pro změny je nutné nainstalovat aktuální doplněk Archicadu verze 1.8.
• Doplněk Archicadu nově sám oznámí, že je k dispozici nová verze k nainstalování.
• Aplikace i doplněk (včetně názvu palety) se nyní jmenuje ardit. Mapové podklady.

Aktualizace 4. 7. 2026

• Stahovat lze DMP OK, což je digitální model povrchu (včetně budov a vegetace) podrobnější a aktuálnější než je původní DMP 1G.
• Doplnil jsem možnost náhledu 3D modelu přímo v nástroji. Po výběru území lze přepnout náhledovou mapu na 3D a následně přepínat mezi vybranými modely, případně mezi mračnem bodů a z nich vygenerovanou sítí. Funguje to i při integrované optimalizaci počtu bodů před stažením podkladu, takže nyní hezky předem vidíte, jak výsledek bude vypadat.
• Stažená katastrální mapa nově obsahuje:
  • vrstvy s vrstevnicemi z DMR 5G (1 m a 5 m),
  • ZPS polohopis hran zpevněných ploch, obrubníků, plotů, terénních zlomů a zaměřených přesných obrysů budov,
  • hranice BPEJ (včetně kódů).
• Je zde pár omezení. Jednak ZPS polohopis není k dispozici v krajských městech (to časem nějak vyřeším). A pak je třeba počítat s tím, že se nyní stahuje velké množství dat, a tedy někdy nedojde k načtení úplně všeho. Stahujete-li 2D podklady pro širší okolí stavebního pozemku, na problémy asi nenarazíte. Pokud ale potřebujete stáhnout podklady hned k několika obcím najednou, doporučuji sledovat, co vám aplikace po stažení vypíše. Pokud při stažení dojde třeba k vypršení nějakých časových limitů, dozvíte se o tom (a v takovém případě vám doporučuji stahovat podklady po částech).
• Vše je k dispozici ve webové aplikaci i v doplňku pro Archicad. Pokud máte nainstalován nejaktuálnější archicadové doplňky, nemusíte je znovu stahovat a instalovat, všechny tyto nové funkce se přidaly automaticky.

Aktualizace 1.7 (28. 6. 2026)

• Pro změny je nutné nainstalovat aktuální doplněk Archicadu verze 1.7.
• V Archicadovém doplňku je nově možnost vygenerovat 3D model budov v zadaném území. Půdorysy budov jsou převzaty primárně z katastru nemovitostí a doplněny o chybějící objekty ze ZABAGED.
• V nastavení je možno zvolit buď rovnou horní plochu budov nebo reálný povrch z DMP 1G. Na budovy je možno namapovat texturu ortofotomapy.
• Ve stažené katastrální mapě je nově přidána vrstva s obrysy budov ze ZABAGED.
• V archicadovém doplňku lze nově deaktivovat optimalizaci terénů před stažením (stáhne se nejvyšší kvalita).

Aktualizace 1.6 (22. 6. 2026):

• Od této aktualizace přecházím budu vydávat nové verze archicadového doplňku pouze v případě, kdy provedené úpravy vyžadují jeho přeinstalování. Většina aktualizací se projeví ve webové aplikaci a do doplňku se zrcadlí bez nutnosti jeho přeinstalování. Ve webové verzi aplikace už nezobrazuji číslo verze – je vždy nejaktuálnější. Naopak v archicadovém doplňku číslo verze v pravém spodním rohů naleznete – pokud je nižší než je uvedeno zde, pro plnou funkčnost si prosím stáhněte a nainstalujte novou verzi.
• Pro zobrazení limitů území lze v náhledové mapě zapnout jen konkrétní tematické vrstvy (klikněte na malou šipku vpravo od přepínače limitů).
• Paletu lze nyní z nabídky Okno-Paletky otevřít/zavřít ve všech pracovních prostorech, nejen v půdorysu. (Tato změna vyžaduje aktualizaci doplňku na verzi 1.6.)

Aktualizace 1.5 (20. 6. 2026):

• Před uložením terénních dat lze přímo v doplňku provést optimalizaci počtu bodů. Ve webové aplikaci jde o volitelnou možnost, v archicadovém doplňku se optimalizace zobrazí vždy před vygenerováním terénu.
• V doplňku Archicadu lze v nastavení zvolit možnost namapovat texturu ortofoto na terén ve vyšší kvalitě (4x více pixelů, max 1600 px).
• Do náhledové mapy limitů a jejich kontextové nápovědy přidány informace o BPEJ. Zároveň se vypisují informace o BPEJ u kontextové nápovědy v katastrální mapě (z důvodu výpočtu z volně dostupných zdrojů se v případě více BPEJ u jedné parcely mohou výměry mírně lišit od údajů v Nahlížení do KN).

Aktualizace 1.4 (19. 6. 2026):

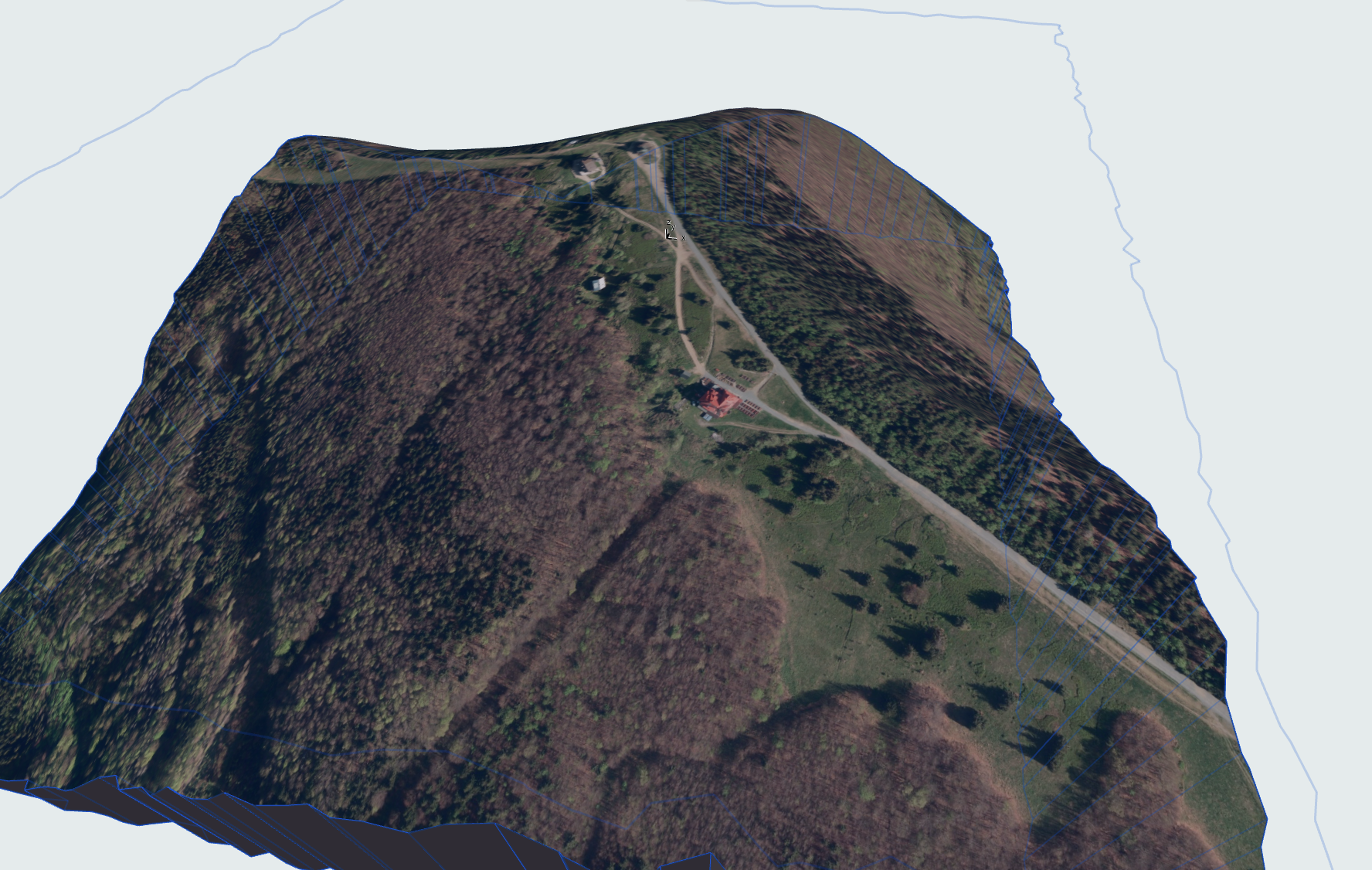

• Na model terénu generovaný doplňkem v Archicadu lze automaticky namapovat texturu ortofotomapy – viz nové volby v nastavení vrstev a atributů.

• Přidána náhledová mapa limitů.
• Sjednoceno zobrazování kontextových informací z katastru, limitů a DTM pod kurzorem myši v náhledové mapě.
• Ve webové aplikaci lze automaticky načíst aktuální poloha (viz nová ikona v levém horním rohu náhledové mapy).

Aktualizace 1.3 (18. 6. 2026):

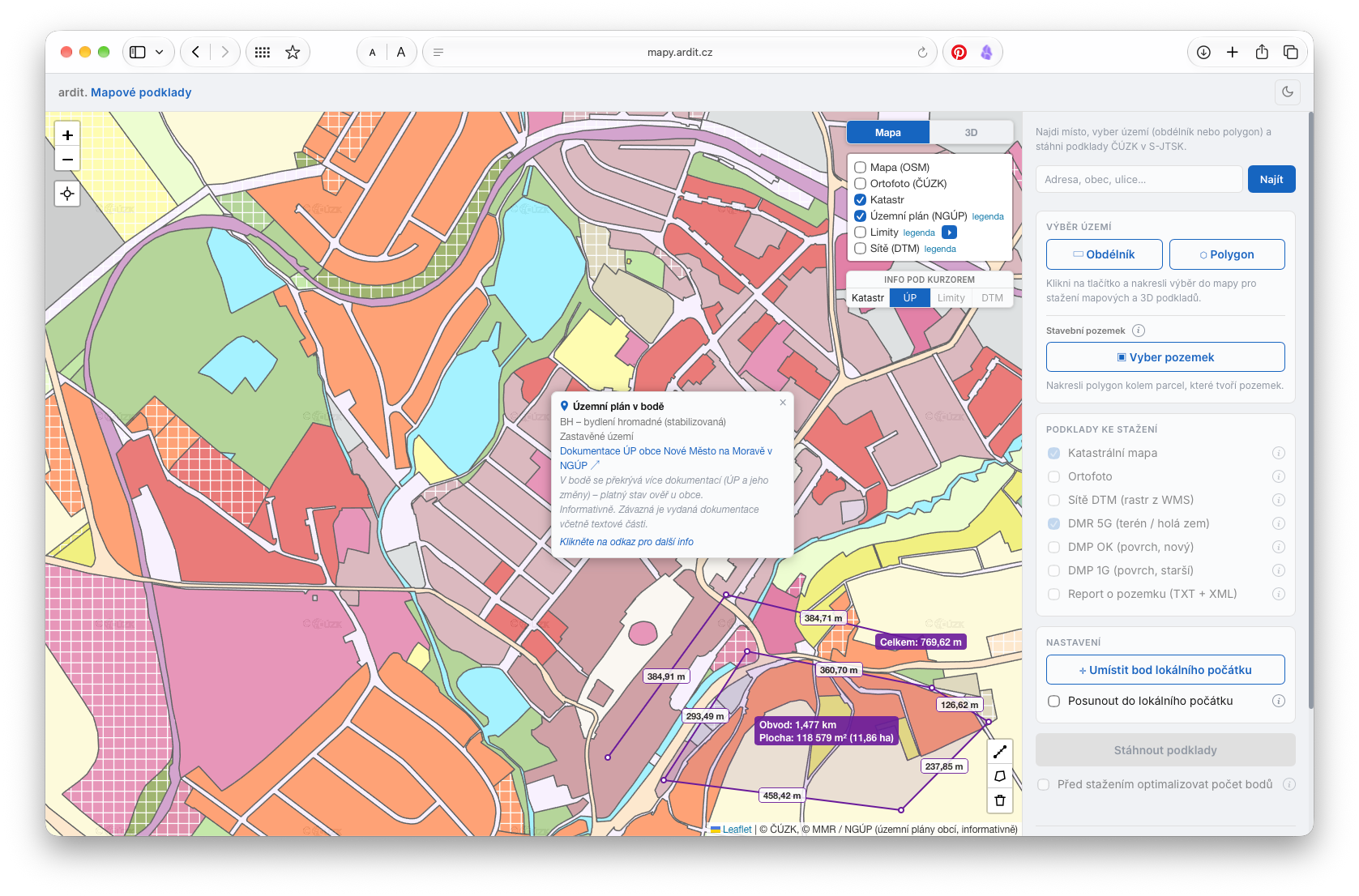

• Nově lze tlačítkem pod výběrem zobrazení vrstev náhledové mapy kliknout na Info z katastru a poté při zastavení kurzoru nad jakýmkoliv místem vyskočí okno se základními informacemi; kliknutím se otevře stránka parcely s dalšími informacemi. Možnost funguje pouze při zobrazené katastrální mapě a dočasně vypne kontextovou nápovědu k sítím DTM.

Aktualizace 1.2 (17. 6. 2026):

Opravena chyba s přebíráním již nastaveného umístění projektu. Umístění se přebírá z nastavení geodetického bodu. Při nastavení umístění doplňkem se zabraňuje případům, kdy se již nastavené umístění přepsalo na nulové hodnoty.

Aktualizace 1.1 (16. 5. 2026):

• Zlepšeno vyhledávání podle adres.
• Doplněk Archicadu k dispozici i pro verzi 27. Verze pro MacOS jsou nově notarizované, systém je tedy nebude blokovat.
• V doplňku lze načíst lokální počátek podle nastavení archicadového projektu.
• Přidáno zobrazení a možnost stažení podkladů z digitální technické mapy.

Video o vylepšeních v této aktualizaci:
